Y14H/F型波纹管式减压阀又名:
减压阀,波纹管减压阀,液化气减压阀,空气减压阀，蒸汽减压阀
波纹管式减压阀结构特点和用处:
减压阀属于直接作用式波纹管减压阀,主要由阀座、阀瓣钢球、波纹管组合件、弹簧等零件组成,通过调节弹簧设定出口压力,当出口压力减少时阀瓣开度增大,当出口压力达到预定压力时阀瓣开度减小,主要是通过介质的阀后压力作用在波纹管的面积上传感给调节弹簧实现减压、稳压功能。
使用时通过旋转塑料手轮即可调节压力,无需工具调节,连接安装方便.内部结构使用波纹管,密封面带有过滤网保护装置,不容易损坏内部零件,大大提高使用寿命。
波纹管式减压阀主要技术参数和性能指标:
| 公称压力Mpa |
1.6 |
| 壳体试验压力Mpa |
2.4 |
| 密封试验压力Mpa |
1.76 |
| 最高进口压力Mpa |
1.6 |
| 出口压力范围Mpa |
0.05-1.0 |
| 压力特性偏差Mpa△P2P |
GB12244-1989 |
| 流量特性偏差Mpa△P2P |
GB12244-1989 |
| 最小压差Mpa |
0.15 |
| 渗漏量 |
GB12244-1989 |
| 适用介质 |
水、蒸汽、空气、液体 |
| 工作温度 |
≤220℃ |
壳体试不包括波纹管，壳体耐压试验时，必须取下波纹管组件后进行。
Y14H/F型波纹管式减压阀主要零件材料：
| 零件名称 |
零件材料 |
| 阀体、底盖 |
CF8 |
| 阀盖 |
铸造铝合金/CF8 |
| 阀杆 |
2Cr13 |
| 阀座 |
2Cr13 |
| 钢球 |
2Cr13 |
| 波纹管 |
1Cr18Ni9Ti |
| 手轮 |
耐热塑料 |
| 主阀弹簧 |
50CrVA |
| 调节弹簧 |
60Si2Mn |
Y14H/F型波纹管式减压阀连接尺寸:
|
口径 尺寸
|
L |
H |
H1 |
G |
| DN15 |
85 |
140 |
52 |
1/2〞 |
| DN20 |
95 |
143 |
55 |
3/4〞 |
| DN25 |
105 |
146 |
58 |
1〞 |
|

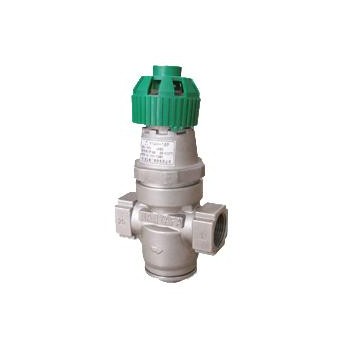

点击图片查看原图
