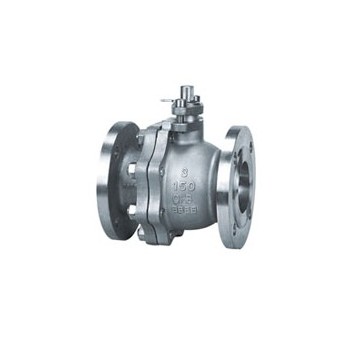

     美标球阀 意威品牌美标球阀

    上海意威阀门专业生产美标球阀,不锈钢美标球阀,铸钢美标球阀,碳钢美标球阀,美标法兰球阀,美标丝扣球阀,手动美标球阀

    美标球阀和法兰闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。二片式球阀，三片式球阀,是近年来被广泛采用的一种新型阀门，本类阀门在管道中一般应当水平安装。Q41F美标球阀

    美标球阀产品概括：
    球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
    球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门.
    产品名称：美标球阀
    产品型号：Q41
    公称尺寸：1/2”-8”
    公称压力：150Lb-600Lb 10K-40K
    阀体材质：WCB、CF8、CF8M、CF3、CF3M
    美标球阀产品性能规范



    公称压力（PN） 1.6 2.5 4.0 6.4
    壳体试验压力 2.4 3.8 6.0 9.6
    密封试验（液） 1.8 2.8 4.4 7.0
    密封试验（气） 0.5～0.7
    适用介质 C　　　　　　　P 　　　　　　R　　
    水、油品、蒸气 　　硝酸类　　　　醋酸类　　　
    适用温度 ≤200℃



    美标球阀主要零件材料



    名称 WCB类 　CF8类 CF3类 CF8M类 CF3M类
    阀体左体 A216-WCB A315-CF8 A35-CF3 A351-CF8M A351-CF3M
    球体 B2-B8 A105-1025 A182-F304L A182-F304L A132-F316 A182-F316L
    B8以上 A216-WCB A351-CF8M A351-CF3 A351-CF8M A351-CF3M
    阀杆 A182-F6a A182-F304 A182-F304L A182-F336 A182-F316L
    阀座 PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
    阀座支承圈 A105-1025 A182-F304 A182-F304L A182-F316 A182-F316L
    弹簧   3yc-7/17-49H
    O形圈 NBR 氟橡胶
    螺柱 A193-B7 A193-B8
    螺母 A194-2H A194-8



    日标球阀10K主要连接尺寸及重量



    尺寸 inch 1/2" 3/4" 1" 1-1/2" 2" 2-1/2" 3" 4" 5" 6" 8" 10"
    DN 15 20 25 40 50 65 80 100 125 150 200 250
    L mm 108 117 127 165 178 190 203 229 356 394 457 533
    H mm 59 63 75 97 107 142 152 178 252 272 342 345
    W mm 130 130 160 230 230 400 400 700 1100 1100 1500 1500
    重量 kg 2.3 3.0 4.5 7.0 9.5 15.0 19.0 33.0 58.0 93.0 160.0 200.0



    日标球阀20K主要连接尺寸及重量



    尺寸 inch 1/2" 3/4" 1" 1-1/2" 2" 2-1/2" 3" 4" 5" 6" 8" 10"
    DN 15 20 25 40 50 65 80 100 125 150 200 250
    L mm 140 152 165 190 216 241 283 305 381 403 502 568
    H mm 59 63 75 97 107 142 152 178 252 272 342 345
    W mm 130 130 160 230 230 400 400 700 1100 1100 1500 1500
    重量 kg 2.5 3.5 5.5 10.5 14.5 23.5 30.0 55.0 81.0 118.0 200.0 250.0



    美标球阀150Lb外形尺寸和连接尺寸



    公称通径NPS 单位 L D T G C n-φd W H
    in mm
    1/2" 15 mm 108 89 12 35 60.5 4-15 115 72
    in 4.25 3.5 0.47 1.38 2.38 4-0.59 4.53 28.3
    3/4" 20 mm 117 98 12 43 70 4-15 115 76
    in 4.61 3.86 0.47 1.69 2.76 4-0.59 4.53 29.9
    1" 25 mm 127 108 12 51 79.5 4-15 150 92
    in 5 4.25 0.47 2 3.13 4-0.59 5.9 3.62
    11/2" 40 mm 165 127 14.3 73 98.5 4-16 200 123
    in 6.5 5 0.56 2.88 3.88 4-0.62 7.87 4.84
    2" 50 mm 178 152 15.9 92 120.5 4-19 200 132
    in 7 6.00 0.625 3.62 4.75 4-0.75 7.87 5.20
    21/2" 65 mm 190 178 17.5 105 139.5 4-19 320 164
    in 7.5 7 0.69 4.12 5.5. 4-0.75 12.6 6.45
    3" 80 mm 203 190 19.1 127 152.4 4-19 320 173
    in 8 7.50 0.75 5 6 4-0.75 12.6 6.8
    4" 100 mm 229 229 23.9 157 190.5 8-19 450 210
    in 9 9 0.94 6.19 7.5 8-0.75 17.72 8.26
    6" 150 mm 394 279 26 216 241.5 8-22 8000 288
    in 15.5 10.98 1.02 8.5 9.50 8-0.88 31.5 1.34
    8" 200 mm 457 343 29 270 298.5 8-22 1120 374
    in 18.00 13.50 1.12 10.62 11.75 8-0.88 44.10 14.72
    10" 250 mm 533 406 31 324 362 12-25 1420 366
    in 20.98 16 1.2 12.75 14.75 12-1 55.12 14.40
    12" 300 mm 610 483 32 381 432 12-25 1420 412
    in 24 19 1.26 15 17 12-1 55.12 16.22



    美标球阀300Lb外形尺寸和连接尺寸
